치수 스타일 및 시스템 변수 설정
1. 치수 및 화살표 크기 설정
1) 치수 크기 <3>
2) 화살표 크기 <2.5>
3) 텍스트 정렬 <ISO 표준>
2. 시스템 변수
1) dimcen <0> - 반지름이나 지름 치수를 기입할 때 중심 표식이 되지 않도록 한다.
2) dimassoc <1> - 치수, 치수선, 치수보조선을 하나의 객체로 만든다.
3) dimscale <2> - 치수, 화살표의 크기를 두 배 크게한다.
4) psltscale <0> - ltscale이 모형과 배치 공간에서 똑같이 적용된다.

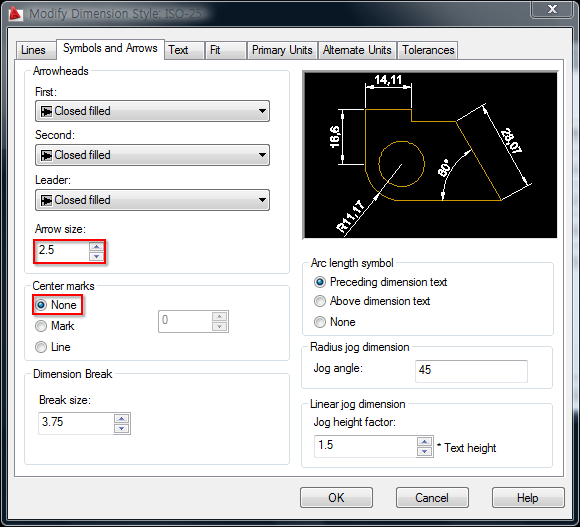

[그림1]

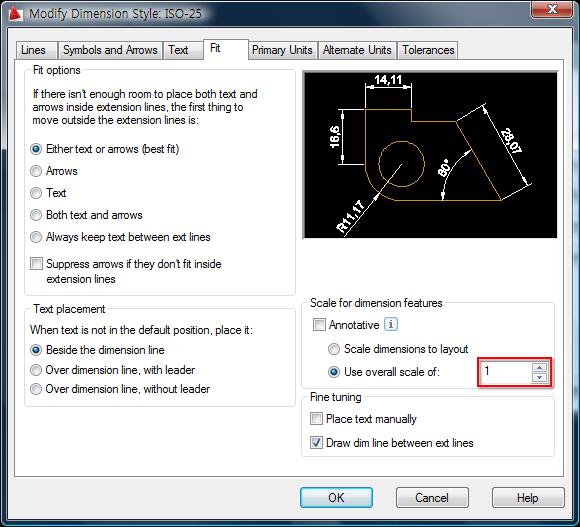

[그림2]

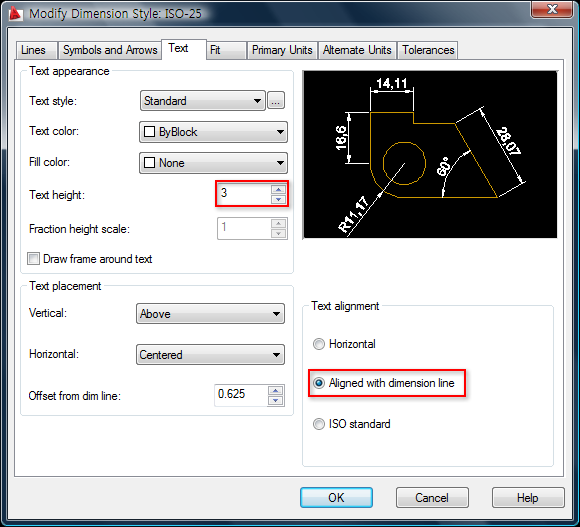

[그림3]
3. 옵션 설정.
- 사용자가 편하도록 옵션을 설정해도 됩니다. 괜히 사용자에게 맞지도 않은 설정으로 불편하게 작업을 할 이유가 없죠.
[그림6],[그림7],[그림8]과 같이 설정을 합니다. 이미지는 AutoCAD 2009를 캡쳐했습니다. 하지만 그 안의 내용은
모두 똑같습니다.

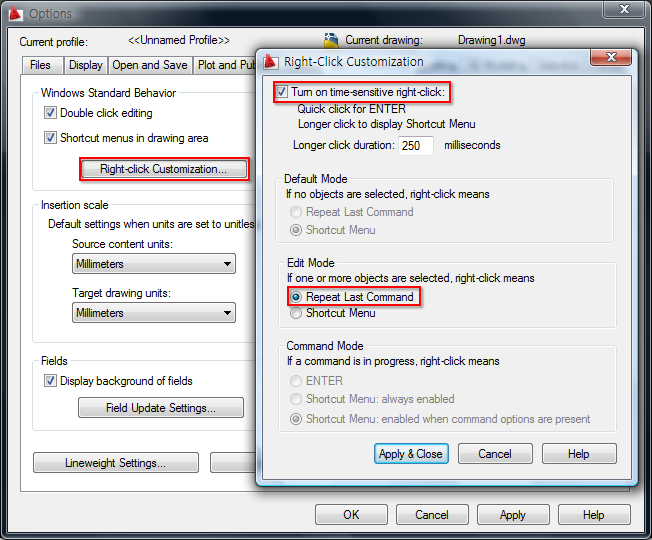

[그림4]

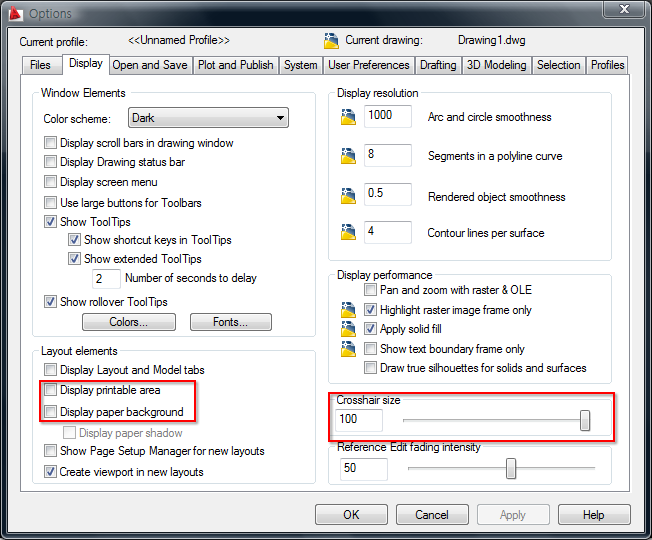

[그림5]

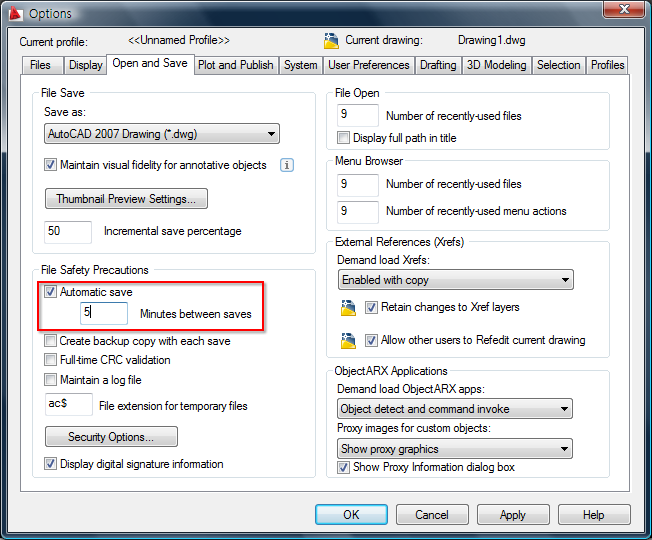

[그림6]
