실습예제 (CAM)

본 예제는 3D CAD를 활용하여 실습할 수 있는 CAM 도면 모델링 실습 예제이다. 솔리드와 서피스 명령어를 사용하여 CAM 도면을 보고 모델링을 완성해 보자.

이 예제는 다양한 3D CAD를 활용하여 실습할 수 있다며 다음을 공부하는데 중점을 둔다.

1. 필렛(Fillet) 작업

2. 스케치 방법

3. Solid 보다는 Surface 명령으로 모델링하는 연습을 하자.

4. 하나의 도면을 여러가지 방법으로 모델링 해보자.

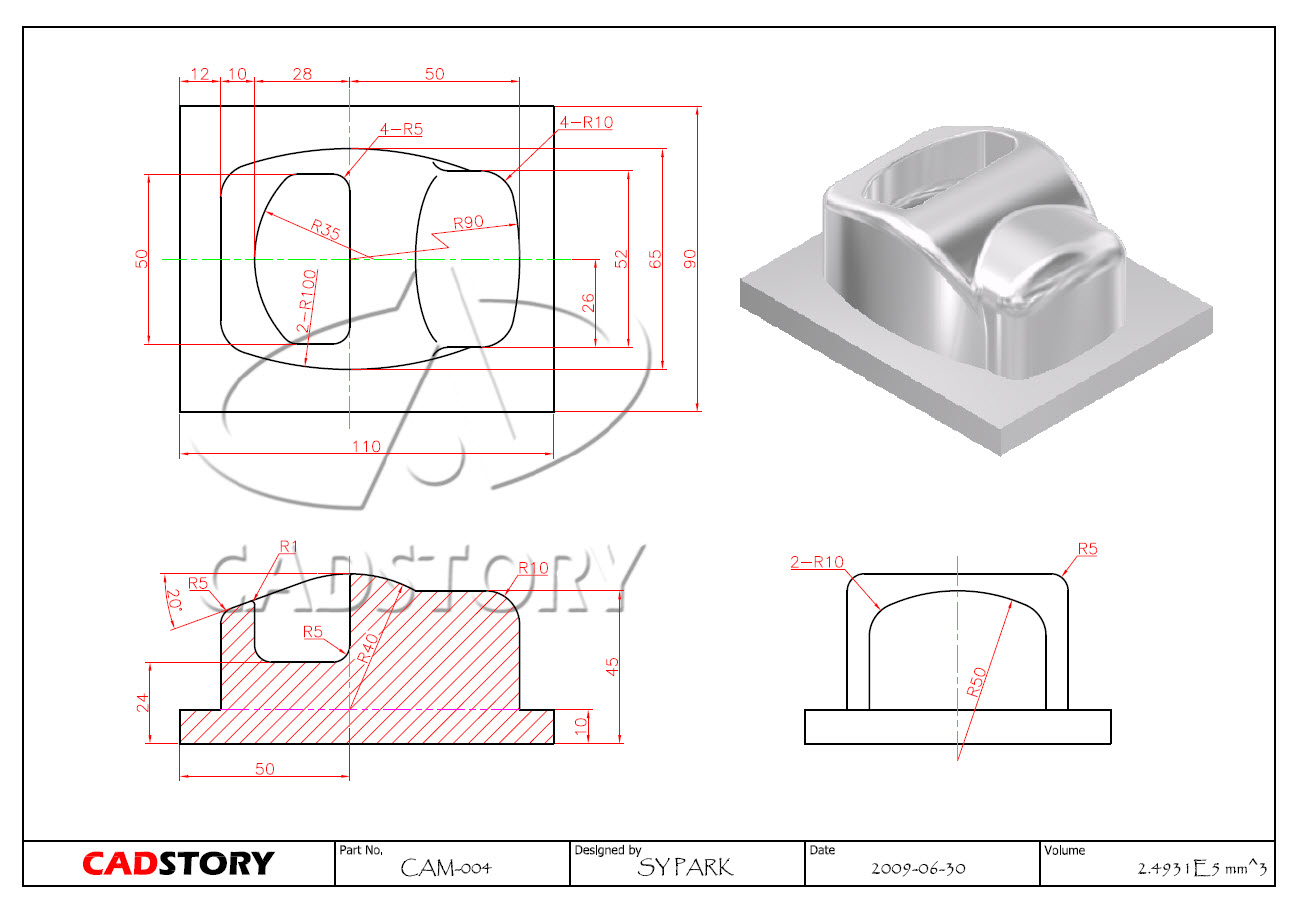

아래 도면은 참고도면이며, 전체 도면은 맨 아래 PDF를 다운로드 사면 된다.





# 파일 다운로드 >>  CAM.pdf
