아래 파일은 도면층과 치수스타일이 적용된 템플릿 파일입니다. 아래 파일을 다운로드해서 실습을 이어가세요.
본 템플릿에는
1. 도면층 설정

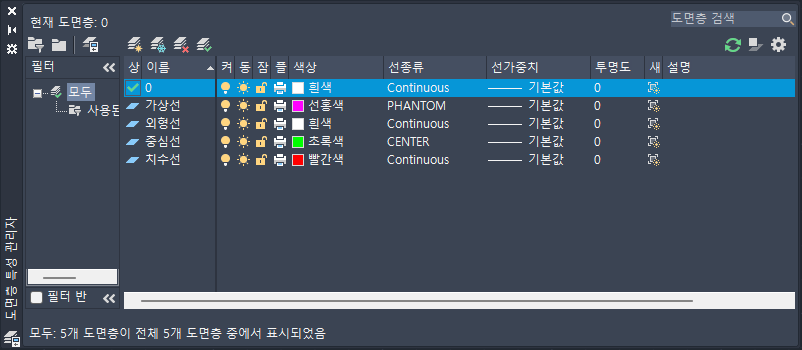

☞ 도면층은 아래 그림에서 보이는 것과 같이 간단하게 생성하였다.
2. 치수 설정
☞ command : dst [enter]

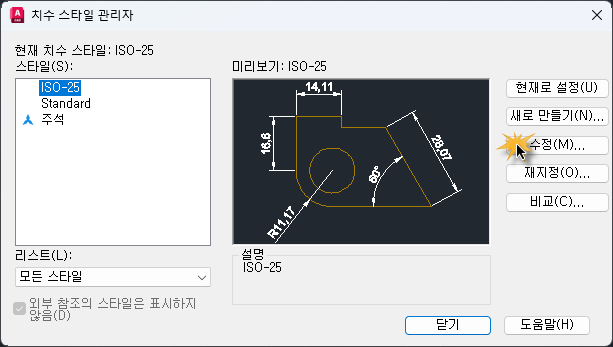

☞ 다음과 같이 "치수 스타일 관리자" 창이 뜨면 "수정"버튼은 클릭해서 스타일을 수정한다.

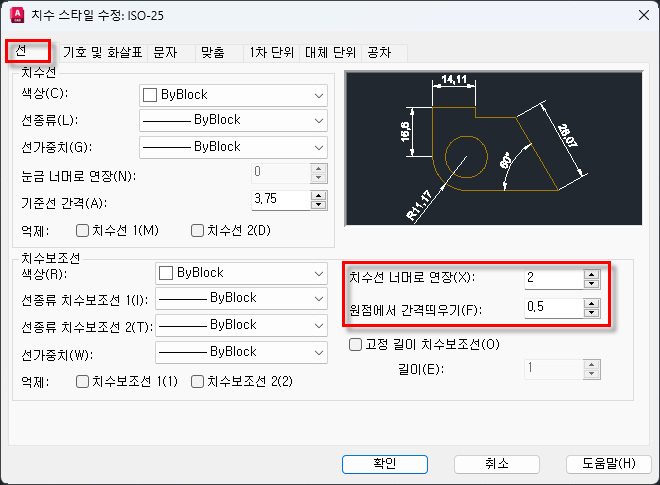

☞ 먼저, "선" 탭에서는 치수선과 치수보조선에 대한 설정을 한다. 아래 그림에서 보이는 것과 같이 설정한다.

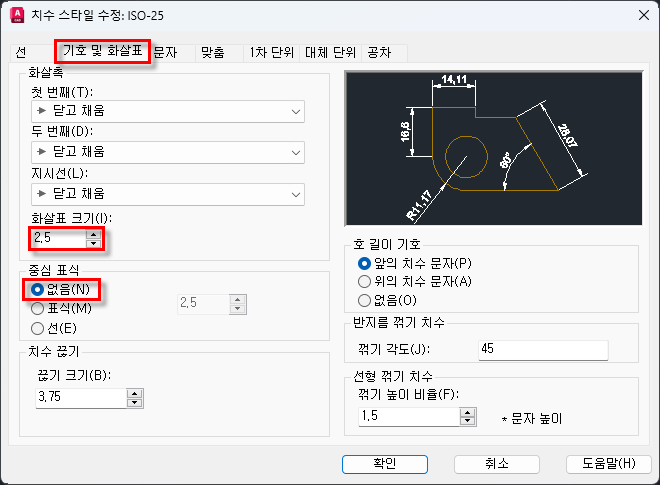

☞ "기호 및 화살표" 탭에서는 화살표와 중심표식에 대한 설정을 한다. 화살표 모양을 변경할 수도 있다.

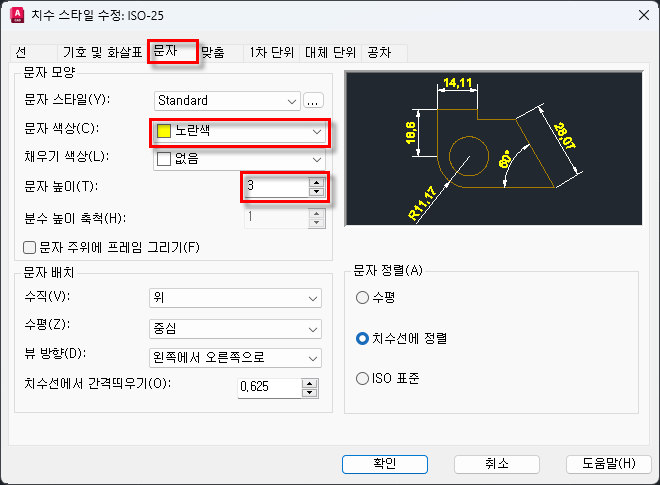

☞ "문자" 탭에서는 문자스타일, 문자색상, 문자높이를 설정한다. "문자정렬"은 지름, 반지름 치수를 기입할 때 수시로 수정해서 사용한다.

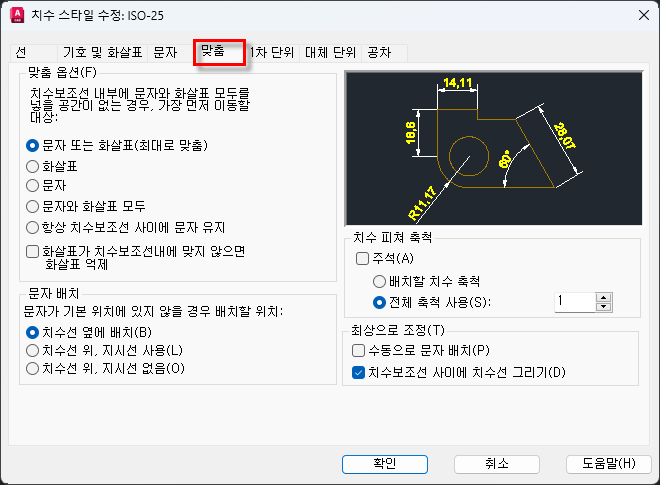

☞ "맞춤" 탭에서는 당장 설정할 것은 없고 지름, 반지름 치수를 기입할 때 수시로 수정해서 사용한다. 그리고 "치수 피쳐 축척"은 치수 축척을 나타내며, 명령어로는 "Dimscale" 이다. 치수 스타일 전체를 축척할 때 사용하는 기능이다.

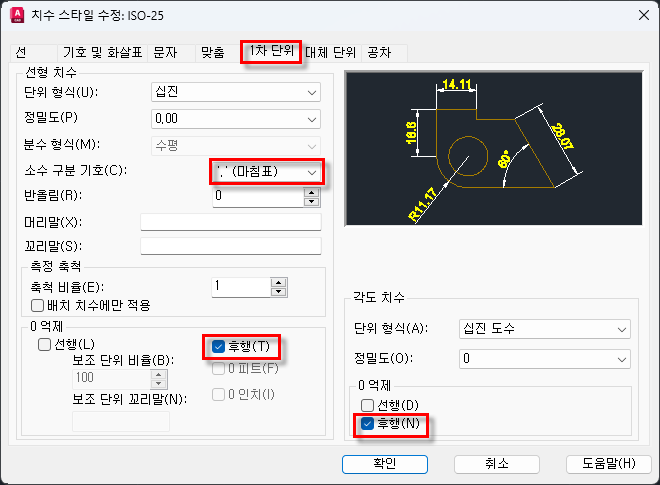

☞ "1차 단위" 탭에서는 단위형식, 정밀도 등 아래 이미지와 같이 설정할 수 있다.
위 설정값을 참조하여 여러분들의 템플릿에 설정 해보길 바란다. 그리고 아래 템플릿 파일에는 위의 설정이 모두 되어 있다.
