[3D Printing User 자격시험] 실기 기출문제 [20230415]

아래 유첨 파일은 [3D Printing User자격증] 기출문제이다. 먼저 솔리드 모델리을 해야하는데 퓨전(Fusion)과 인벤터(Inventor)를 활용하여 모델링하는 것을 보여주려고 한다.

20230415 3D Printing User 기출문제.zip

0.56MB

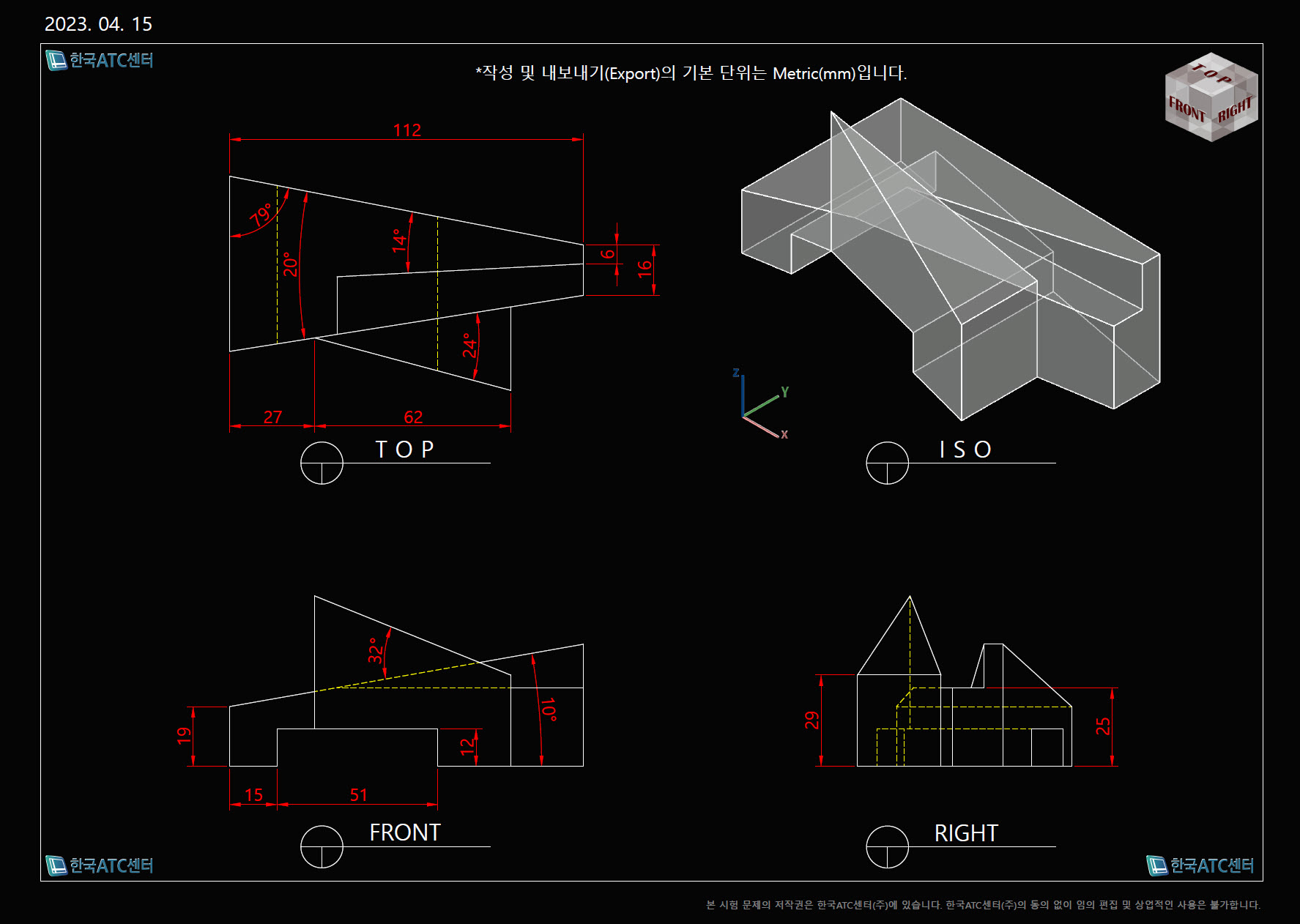

모델링할 때 제일 중요한 것은 바로 스케치하는 것이 아니라 어느 면을 먼저 스케치하느냐가 중요하다. 그래서 제품의 형상 또는 아래와 같이 도면을 가지고 모델링을 할 때에는 어느 면을 스케치면으로 해서 작업을 해야할지 곰곰히 생각하는 시간을 가지고 접근을 해야 한다. 그리고 [그림1]의 우측면과 같이 엄청 복잡한데 치수가 없다면 신경쓰지 않아도 된다. 왜냐하면 저런 부분은 피쳐가 서로 겹치고 빠지면서 생성된 형상이라 작업자가 스케치를 하는 부분이 아니기 때문이다. 그럼 왼쪽아래 정면도와 왼쪽 위 평면도를 활용하여 스케치를 한다. 이 도면의 경우 스케치의 시작은 평면도로 하는 것이 접근하기가 편할 것이다. 여러분도 먼저 도전해보시고 아래 링크를 통해 영상을 보기 바란다.

[그림1]

그럼 즐거운 모델링 하세요.^^

모델링 영상 링크 >>
