카티아(CATIA)와 관련된 환경변수

보통 3D CAD에서 인터페이스 관련 설정은 프로그램 내 옵션이나 설정에서 하지만 카티아의 경우는 윈도우 환경변수를 설정하여 인터페이스 등에 대한 환경을 변경할 수 있다. 아래 프로세스는 윈도우11 환경의 경우이다.

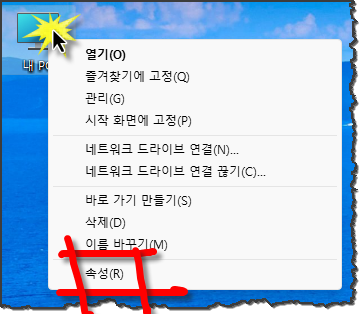

1) 내PC 아이콘에서 마우스 오른쪽 버튼을 클릭한 후, "속성"을 클릭한다.

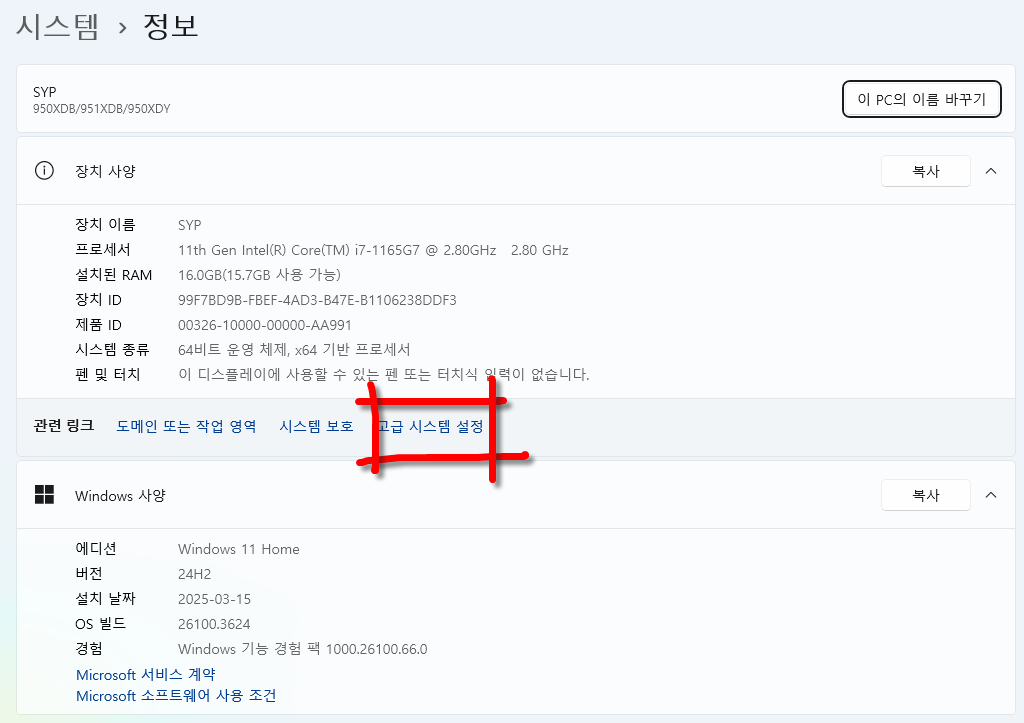

2. 아래와 같이 창이 나타나면 "고급 시스템 설정"을 클릭한다.

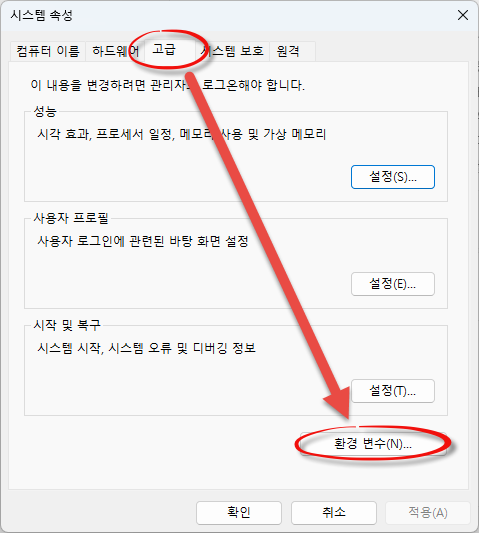

3. 그러면 '시스템 속성' 창의 '고급' 탭이 열리고 여기에서 "환경 변수" 를 클릭한다.

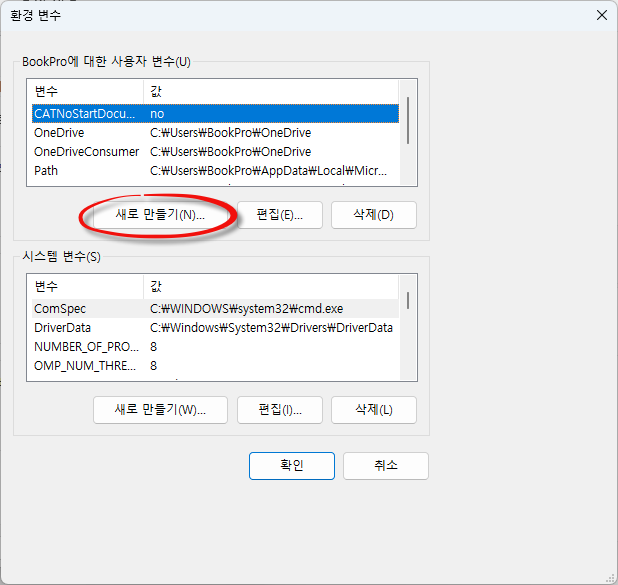

4. "환경 변수" 창에서 "새로 만들기"를 클릭한다.

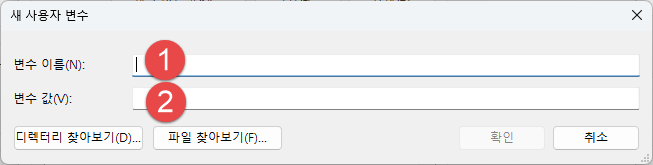

5. 그러면 아래와 같이 "새 사용자 변수" 창이 나타난다. 아래 이미지에서 ①, ② 칸에 "변수 이름"과 "변수 값"을 입력하면 된다.



설정 내용

1. 카티아(CATIA)를 실행하면 항상 "PRODUCT" 워크벤치가 나타난다. 카티아를 실행할 때 아무 창도 나타나지 않게 하고 싶을 때

변수 이름 : CATNoStartDocument, 변수 값 : no

2. 카티아 실행할 때 스플래쉬 스크린이 뜨지 않게 하고 싶을 때

변수 이름 : CNEXTSPLASHSCREEN, 변수 값 : no
