[스크랩] Plot style 변환 (CTB to STB, STB to CTB)

혹시, 분명히 Plot style가 있는데 [누락됨]이라는 표시를 본적이 없는가? 만약에 그렇다면 플롯 스타일 유형을

확인해 봐야 한다.



Plot style에는 CTB와 STB 두 가지 스타일이 있다.



1. CTB: 색상을 기준으로 선가중치 설정

2. STB: 레이어를 기준으로 선가중치 설정

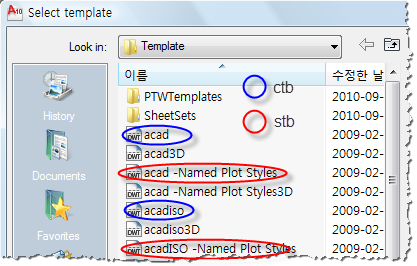

이것은 도면 템플릿으로 무엇을 사용하느냐에 따라 달라진다.



1. acad.dwt, acadiso.dwt : CTB

2. acad-Named Plot Styles.dwt, acadiso-Named Plot Styles.dwt : STB



[그림1]



[그림2]



[그림3]

이 중에서 많이 사용되는 Plot style가 CTB입니다.



그럼 이 두 스타일을 서로 변환해주는 방법은 없을까요?



있습니다.



그것이 바로



convertpstyles



라는 명령어 입니다.



그러면 변환하는 방법에 대해서 좀 더 자세히 알아 보도록 하자.



[STB to CTB]



1. 명령 창에 CONVERTPSTYLES 를 입력한 후, 실행한다.



[그림4]

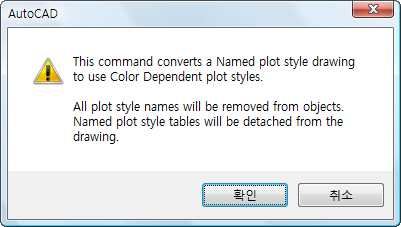

2. 다음 [그림5]와 같이 메시지 박스가 나타나면 확인을 클릭하면 된다.



[그림5]



3. 그러면 플롯 스타일이 STB에서 CTB로 변경된다.





[CTB to STB]



CTB에서 STB로 변경할 때에도 같은 명령을 사용하지만 선행되어야 할 명령/작업이 있다. 바로 변경할 STB파일을

먼저 생성하는 일이다.



1. 명령 창에 CONVERTPCTB 를 입력한 후, 실행한다.



[그림6]

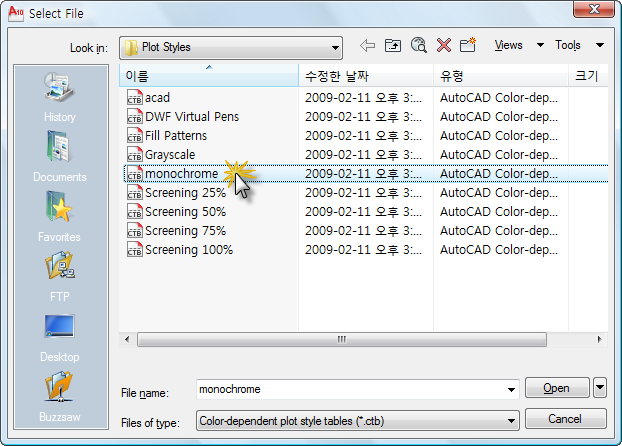

2. STB 스타일로 변경할 CTB 스타일을 선택한 후, 열기를 클릭한다. 여기에서는 MONOCHROME.CTB를 선택했다.



[그림7]

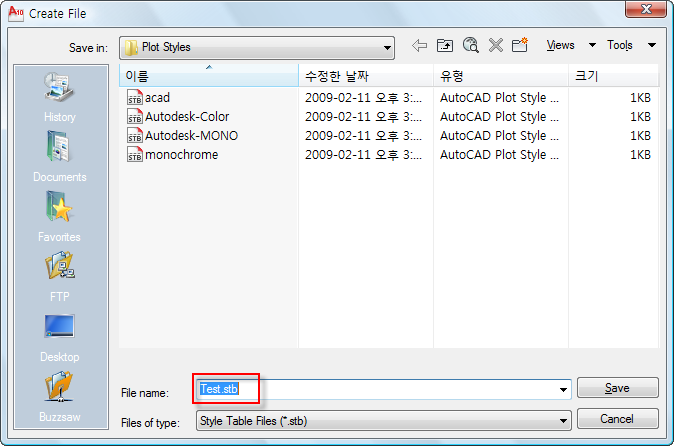

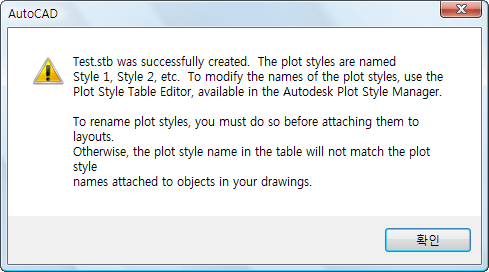

3. STB파일 생성 대화창이 나타나면 STB파일 명을 지정한다. 여기에서는 Test로 지정했다.



[그림8]



4. 이제 [그림9]와 같이 명령을 실행한 후, 플롯 스타일을 변경하면 된다.



[그림9]

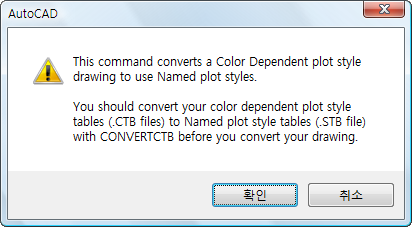

5. [그림10]과 같은 메시지 창이 나타나면 확인을 클릭한다.



[그림10]



6. 마찬가지로 확인을 클릭한다. [그림11]



[그림11]

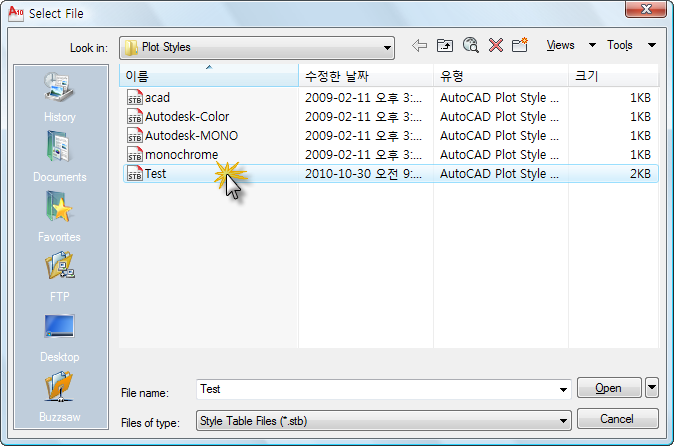

7. 파일 선택 대화창이 나타나면 방금 생성한 Test.STB 파일을 선택한 후, 열기 버튼을 클릭한다.



[그림12]



8. 그러면 CTB 스타일이 STB 스타일로 바뀐 것을 확인할 수 있을 것이다.

출처 : 캐드 세상

글쓴이 : 박수영 원글보기
