AutoCAD에서 치수기입할 때 천단위마다 콤마(Comma ,) 넣는 방법

한국은 숫자를 적을 때 1000단위마다 콤마(Comma)를 입력하는 경우가 있다. 기계도면의 경우 단위가 mm이고 크기가 그렇게 크지 않다보니 콤마(Comma)를 넣는 경우가 거의 없다. 하지만 건축도면의 경우에는 천단위마다 콤마(Comma)를 넣어달라는 요청을 받는 경우가 있다. 이때 치수 1000단위마다 콤마(Comma)를 넣는 방법은 아래와 같다. 설정 한번으로 바로 처리가 가능하다.

1000   →  1,000



command : dimstyle [엔터]

[그림1]

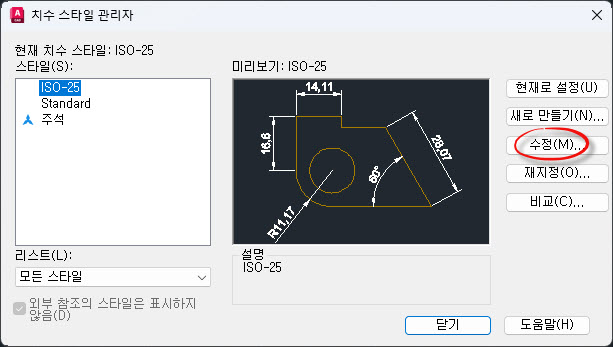

[그림1] 창이 나타나면 [수정]버튼을 클릭한다.

[그림2]

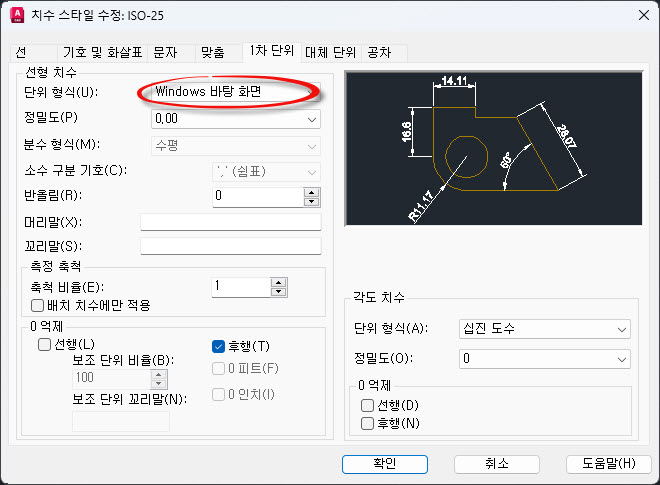

[그림2] 창에서 [1차 단위]탭을 선택한 후, 그림과 같이 '단위 형식(U)' 을 'Windows 바탕 화면'으로 설정한다. 확인으로 빠져나간 후, 치수기입하면 1000단위마다 콤마(Comma)가 기입되는 것을 확인할 수 있다.



즐 캐드하세요. ^^
