솔리드웍스(Solidworks) 스케치에서 접선치수 기입하는 방법

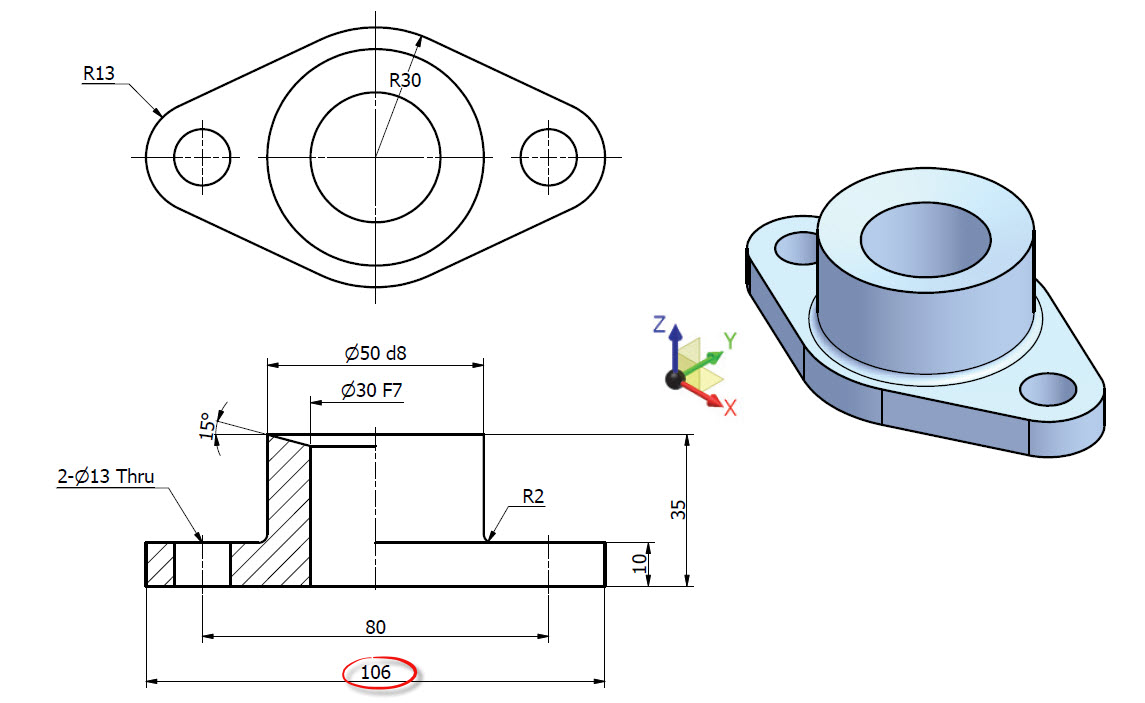

  3D CAD마다 접선치수를 기입하는 방법은 각기 다르다. [그림1]에서 치수 106에 해당한다. 이 치수는 R13 호의 양쪽에 외접하는 치수를 나타내고 있다. 그럼 솔리드 웍스에서는 어떻게 기입할까?

그림1



솔리드웍스에서는 Shift 키를 활용하면 된다.

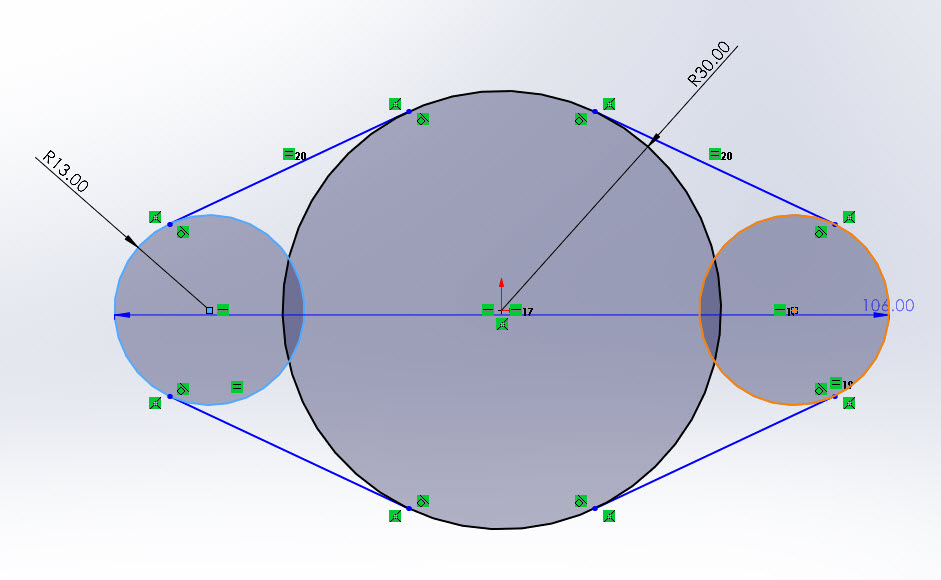

  [그림1]과 같이 R13을 호(ARC)의 형상으로 스케치하면 호의 중간점(Mid Point)를 선택해서 접선치수를 넣을 수 있을 것이다. 하지만 솔리드웍스나 인벤터의 경우는 [그림2]와 같이 굳이 자르기(Trim)를 하지 않고 원의 형태를 그대로 유지한다. 이때는 원의 외접으로 치수 기입해야 한다. [그림2]는 치수기입할 때 양쪽원을 선택했을 때의 치수 형태이다. 보는 것과 같이 양쪽 원의 원주를 클릭했는데 원의 중심간 거리가 기입되는 것을 확인할 수 있다.

그림2

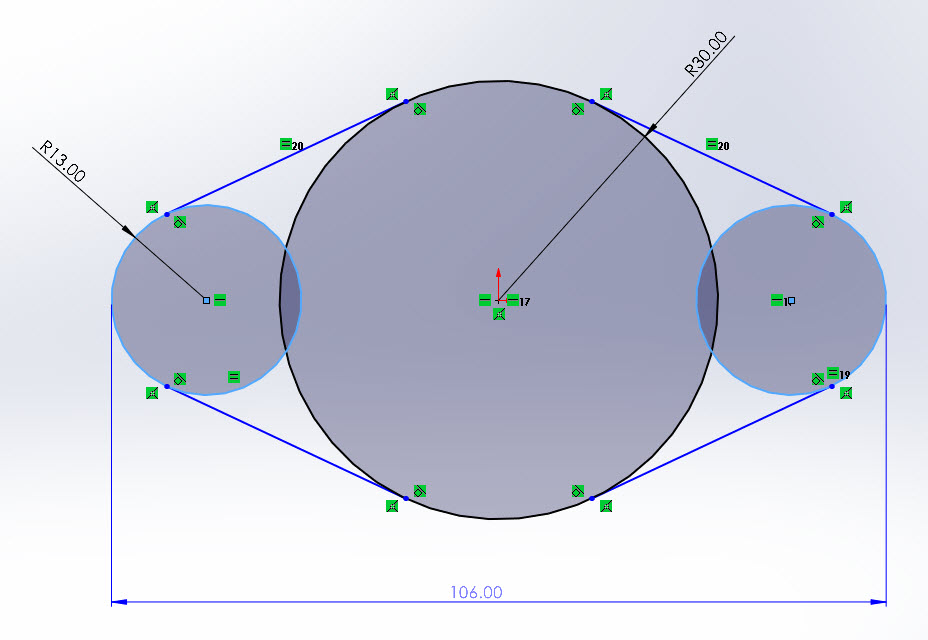

    [그림3]은 왼쪽 원은 그냥 클릭하고 오른쪽 원을 찍을 때 Shift를 누른 상태에서 오른쪽 원의 원주를 선택한 상태를 나타내고 있다.

Shift + 마우스 왼쪽 버튼

그림3



  그러면 [그림4]와 같이 두 원에 외접하는 치수를 기입할 수 있다.

그림4
