솔리드웍스에서 STEP 파일 불러오는 방법

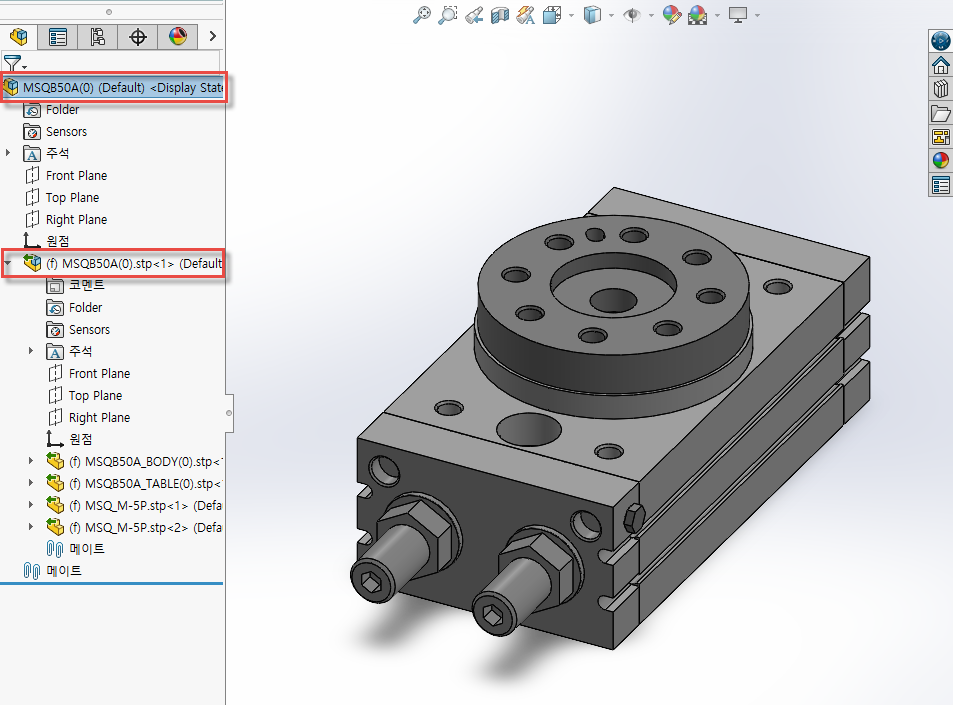

최신 버전에서 STEP파일을 가져오면 아래와 같이 조립파일이 단품형태로 삽입되어 조립파일만 저장되고 부품형태로는 저장이 되지 않는다. 그래서 조립품으로 구성을 할 수 없게 된다.

이것은 솔리드웍스의 '3D Interconnect' 기능 때문인데, 예전 버전처럼 조립파일과 부품파일을 같이 저장하고 싶으면 아래와 같이

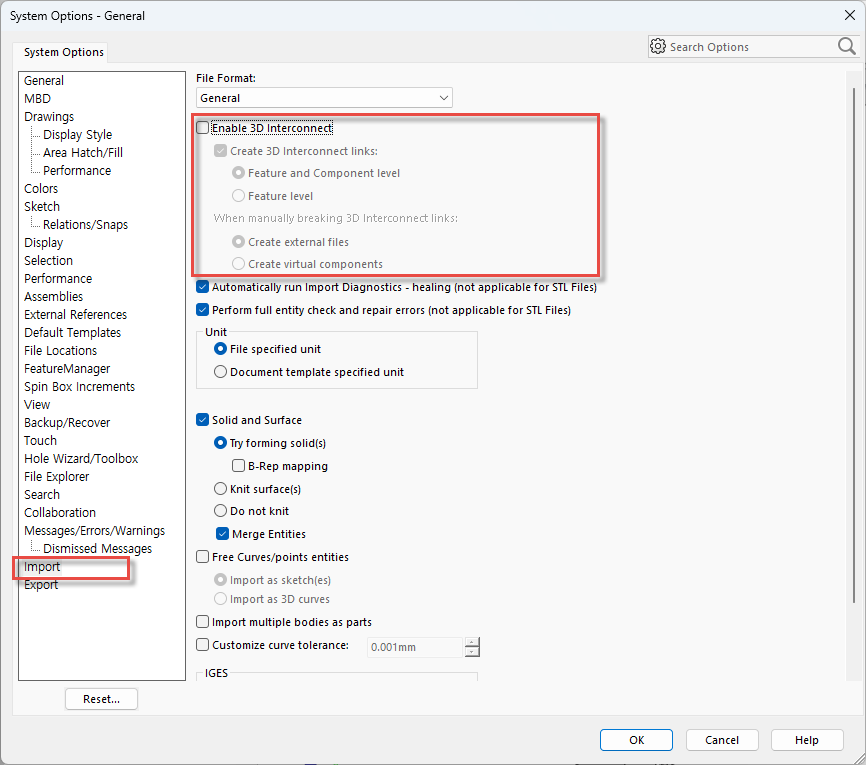

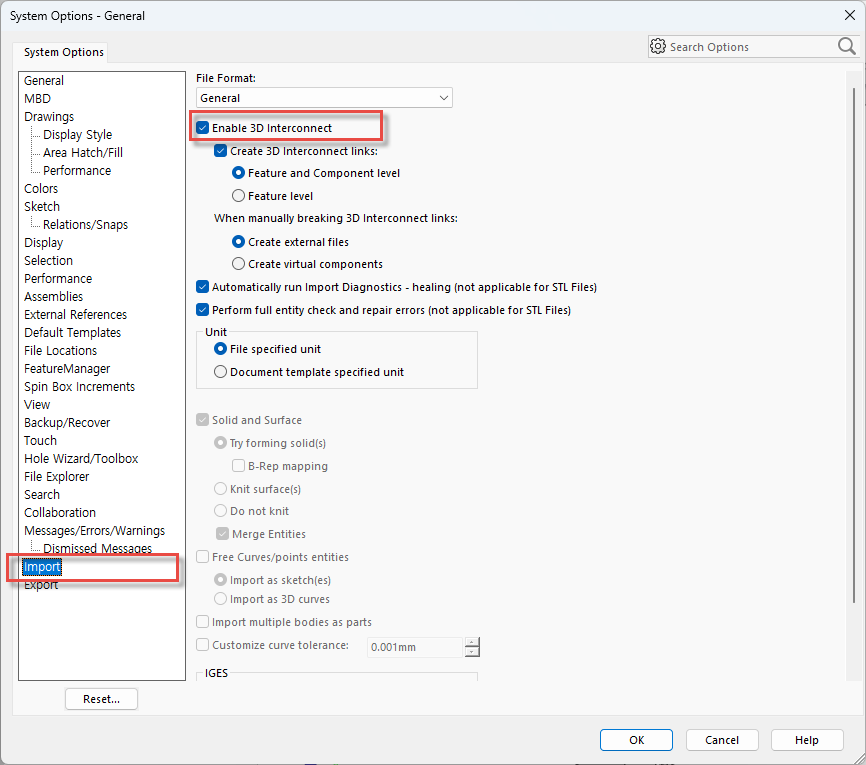

System Options > Import  의 'Enable 3D Interconnect'의 체크를 해제하면 된다.

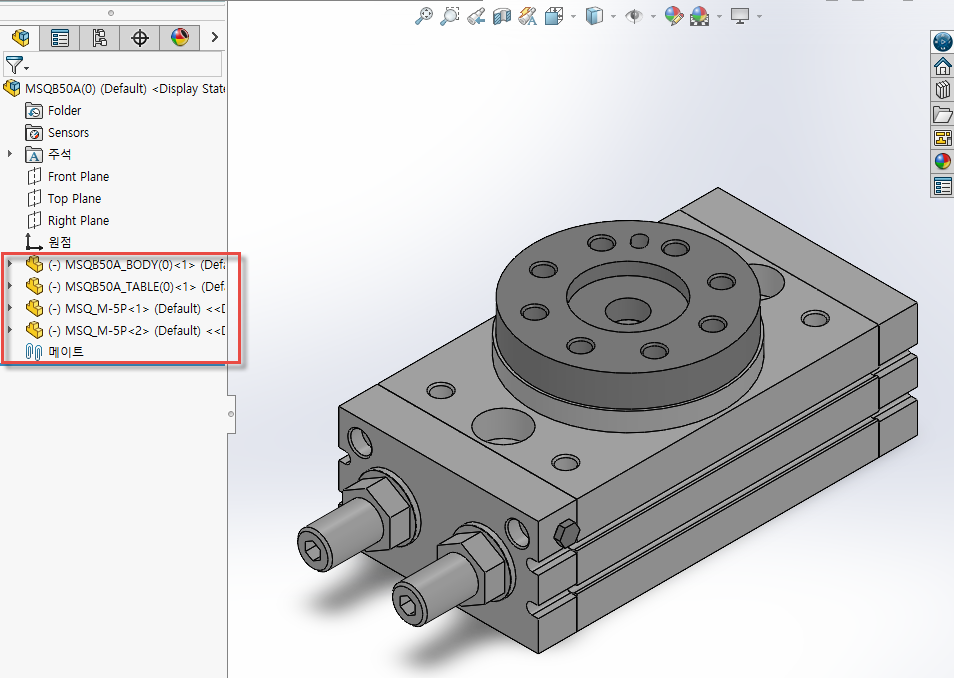

그러면 아래와 같은 형태로 변환되는 것을 확인할 수 있다. 잘 활용하기 바란다.
